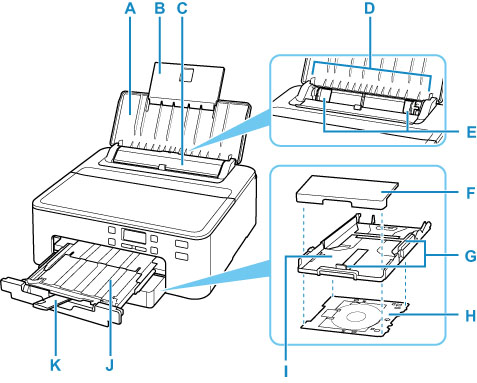

Widok z przodu
- A: Podpórka papieru
- Należy ją otworzyć w celu załadowania papieru na tylną tacę.
- B: Przedłużenie podpórki papieru
- Należy ją wysunąć w celu załadowania papieru na tylną tacę.
- C: Pokrywa otworu podajnika
-
Zabezpiecza przed wpadnięciem jakichkolwiek przedmiotów do otworu podajnika.
Należy ją otworzyć w celu przesunięcia prowadnic papieru i zamknąć przed rozpoczęciem drukowania.
- D: Tylna taca
-
Tutaj należy ładować papier. Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.
- E: Prowadnice papieru
- Należy wyrównać je z obiema krawędziami stosu papieru.
- F: Pokrywa kasety
- Należy ją zdjąć w celu załadowania papieru do kasety.
- G: Prowadnice papieru
- Należy wyrównać je z krawędziami stosu papieru (prawą, lewą i przednią).
- H: Zasobnik wielofunkcyjny
- Należy z niego korzystać w przypadku drukowania na dyskach do nadrukowania i innych nośnikach.
- I: Kaseta
-
Załaduj do kasety zwykły papier formatu A4, B5, A5 lub Letter i włóż ją do drukarki.
- J: Taca wyprowadzania papieru
-
Tutaj są wysuwane wydruki. Należy ją wyciągnąć przed rozpoczęciem drukowania.
W przypadku drukowania z użyciem zasobnika wielofunkcyjnego wsuń tacę wyprowadzania papieru do końca zgodnie z komunikatem.
- K: Podpórka wyprowadzania papieru
- Należy ją rozkładać, aby podpierać wysunięty papier.
- L: Prowadnica zasobnika wielofunkcyjnego
- Tutaj umieść zasobnik wielofunkcyjny.
- M: Panel operacyjny
-
Umożliwia zmianę ustawień i obsługę drukarki.
